臺達B2伺服出現AL014故障通常表示“反向極限異常”，AL015故障表示“正向極限異常”。 以下是具體解決方法： - **AL014故障解決方法**： - **檢查極限開關**：確認反向極限開關是否正常工作，有無損壞、卡住或誤動作情況，同時檢查連接線路是否松動、斷路或短路。若開關損壞，需更換同型號開關；若為線路問題，應修復或更換線路。若無需使用極限功能，也可將相應參數設為0或常閉點來消除報警。 - **調整極限參數**：進入驅動器參數設置界面，檢查與反向極限相關的參數，確保其與實際機械結構和運行要求匹配，若參數錯誤，修改為正確值 。 - **AL015故障解決方法**： - **檢查限位開關**：首先檢查限位開關的狀態，看其是否正常工作，有無損壞、卡住或誤動作的情況。同時檢查連接線路是否有松動、斷路或短路。如果限位開關損壞，應及時更換同型號的開關；若是線路問題，需修復或更換線路，確保連接可靠。在不需要使用極限功能的情況下，也可以將相應的參數設為0或者常閉點來消除報警。 - **檢查參數設置**：進入驅動器的參數設置界面，檢查與正向極限相關的參數設置是否正確，確保其與實際的機械結構和運行要求相匹配。如有錯誤，修改為正確的參數。 - **排查電機和機械傳動**：手動轉動電機軸，檢查電機是否轉動順暢，有無卡頓、異響或阻力過大的情況。檢查機械傳動部件，如聯軸器、齒輪、皮帶等，看是否有松動、磨損、卡滯或損壞的現象。如有問題，對電機或機械傳動部件進行維修或更換。 - **復位操作**：在確認上述問題并進行相應處理后，可以嘗試對驅動器進行復位操作，清除故障信息。可通過將ARST腳狀態設置成ON來清除異常，或者按照驅動器的操作手冊進行其他復位操作。 此外，若因驅動器復位后輸入信號點未接線導致報警，可將參數P2-16的百位設置為1（即設為123）來屏蔽當前報警。也可將P2-16設為0，然后重新上電來解除報警。

臺達變頻器批量導入?yún)?shù)可以通過多種方法實現，以下是幾種常見的方式： 使用VFDSoft軟件 1.  準備工作  ：下載并安裝臺達VFDSoft軟件，使用USB電纜將變頻器與Windows電腦連接。 2.  連接變頻器  ：打開電腦的設備管理器，查看變頻器使用的COM端口。打開VFDSoft軟件，點擊右上角的“離線”按鈕，選擇正確的COM端口，點擊“測試”按鈕，測試成功后點擊“確定”按鈕進行連接。 3.  導出參數  ：點擊“參數”按鈕，打開參數管理窗口，選擇“讀取驅動器”，讀取當前變頻器上的所有參數。讀取完成后，點擊“保存”按鈕，將參數保存為txt或csv格式的文件。 4.  導入?yún)?shù)  ：斷開與原變頻器的連接，將USB電纜連接到目標變頻器。打開參數管理窗口，選擇“全部寫入”，在“來源”中選擇之前保存的參數文件，點擊“確定”按鈕，將參數寫入目標變頻器。 使用操作面板及鍵盤EEPROM 1.  上傳參數至鍵盤EEPROM  ：在源變頻器上，找到參數F08.29，將其設為1，即可將控制面板參數上傳至鍵盤EEPROM。 2.  下載參數至目標變頻器  ：將鍵盤EEPROM從源變頻器取下，安裝到目標變頻器上。在目標變頻器上，將F08.29設為2或3，將鍵盤EEPROM參數下載至控制面板，并選擇是否下載電機參數。 使用USB存儲設備 1.  準備工作  ：準備一個USB存儲設備。 2.  備份參數到USB設備  ：將USB設備插入臺達變頻器的USB接口，在變頻器操作面板上找到參數拷貝相關的功能選項，選擇將參數備份到USB設備的功能，變頻器會把參數存儲到USB設備中。 3.   從USB設備導入?yún)?shù)  ：將存儲有參數的USB設備插入目標變頻器的USB接口，在目標變頻器上選擇從USB設備讀取參數的功能，即可完成參數拷貝。

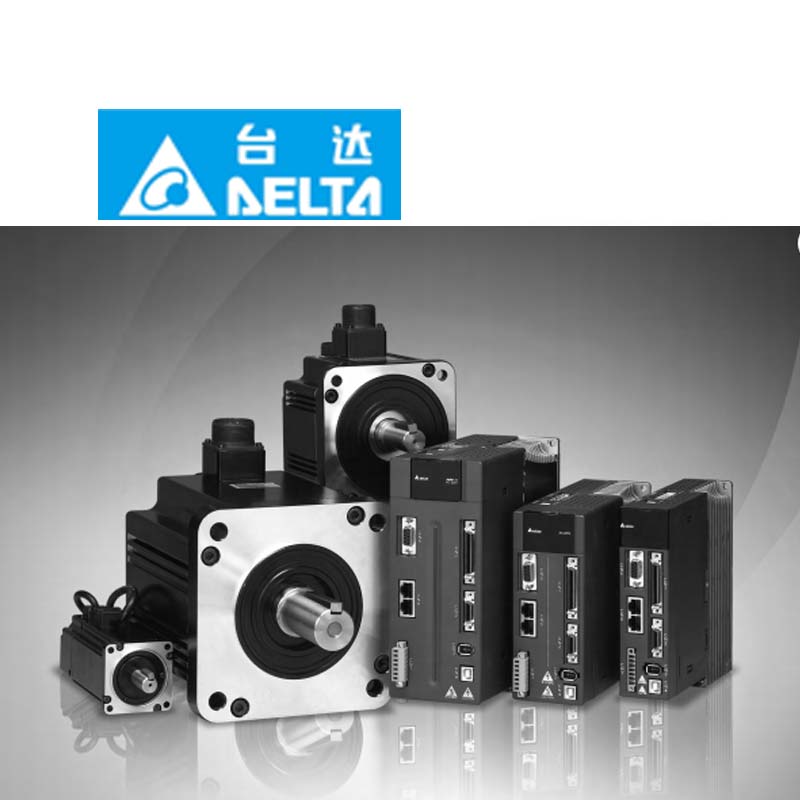

臺達伺服A2系列和B3系列存在多方面區別，B3系列在響應頻寬、編碼器分辨率等性能上有較大提升，在通訊功能、電機體積等方面也更具優勢，以下是具體介紹： 性能參數 響應頻寬：A2系列速度循環的響應頻率為1kHz，而B3系列響應頻寬提升到3.1kHz，且整定時間縮短約40%，生產效率更高。 編碼器分辨率：A2系列搭配20bit增量型編碼器，分辨率為1280000p/rev；B3系列采用24bit絕對型編碼器，單圈解析度達16,777,216脈波，定位更精準，低速加工更平穩。 負載容忍度：B3系列提升了控制解析度，優化了系統穩定性，相同負載條件下，可實現比A2系列更高的響應頻寬。 轉速與扭矩：A2系列未特別強調高轉速與高扭矩特性，B3系列最高轉速可提升到6000rpm，扭矩過載倍率提升至3.5倍，加減速所需時間縮短，能大幅提高產能及工作效率。 運動控制功能 內置功能：A2系列內建強大的“運動控制”模式，有電子凸輪功能，輪廓點數可達720點。B3系列雖未提及電子凸輪功能，但有99段PR模式，可靈活規劃運動命令，且具備原點復歸模式、路徑疊合等多種功能。 通訊功能：A2系列中的A2M符合CANopen標準協議；B3系列符合IEC61158及IEC618007現場總線標準，EtherCAT通訊模式下同步周期僅125μs，比A2系列縮短8倍，通訊性能更優。 外觀尺寸 驅動器體積：A2系列驅動器本體寬度相比A系列縮小40%，B3系列驅動器體積最多可縮小20%，相比之下B3系列在節省電控箱安裝空間方面表現也較好。 電機體積：A2系列未提及電機體積縮小相關內容，B3系列馬達體積最多可縮小31%，更有利于節省設備機構體積及成本。 其他特點 振動抑制：A2系列提供Pulse Command Notch Filter以及FFT機械共振點分析來抑制懸臂梁晃動。B3系列振動抑制功能更強，低頻振動抑制可調適低剛性結構，高頻共振抑制的Notch Filter由3組提升到5組，濾波頻率范圍擴展至5000Hz。 軟件接口：A2系列軟件接口使用USB（type B）型式。B3系列采用樹狀結構設計的友善軟件，圖面式參數設定，操作更便捷，還具備系統分析介面和示波器功能等，方便用戶調試和監控。

臺達 DVP32ES00R2 是一款 32 點主機，16DI/16DO（繼電器輸出），AC 電源的可編程邏輯控制器（PLC）。可考慮用DVP32ES200R或DVP32ES200TC等型號替代，以下是相關介紹： DVP32ES200R：同樣是 32 點主機，16DI/16DO，AC 電源，繼電器輸出類型。它屬于 ES2 系列，相比 DVP32ES00R2，可能在性能和功能上有一定優化，例如處理速度可能更快，且可能具備一些新的特性，如更高精度的脈沖控制等，可滿足一般的自動化控制需求。 DVP32ES200TC：該型號為 32 點 AC 電源型主機，16DI/16DO，晶體管輸出，且內置 CANopen 通訊功能。如果原設備有通訊需求，尤其是需要 CANopen 通訊時，這款型號可以很好地替代 DVP32ES00R2，在具備其基本功能的同時，還能提供通訊便利，方便與其他支持 CANopen 的設備組網。 DVP32ES311T：屬于臺達 ES 系列 PLC，點數為 32 點，晶體管輸出，相比 DVP32ES00R2，其在脈沖輸出等功能上可能更具優勢，適用于對脈沖控制要求較高的場合，如一些簡單的運動控制場景。 DVP32EC00R3：同樣是 32 點的繼電器輸出型 PLC，電源為 AC 電源。它屬于臺達 EC 系列，在基本的輸入輸出點數和輸出類型上與 DVP32ES00R2 一致，部分功能可能有所增強，可用于替代 DVP32ES00R2 應用于一些對模擬量控制有一定需求的場合，因為 EC 系列可能在模擬量處理方面有更好的兼容性。

臺達（DELTA）的VFD-M系列變頻器，該系列已停產，其替換型號為MS300系列。MS300系列在功能、性能、質量上更具優勢，產品系列更全，自2017年上市以來廣受市場認可。部分VFD-M型號與MS300對應代替型號如下：VFD004M21A對應VFD2A8MS21ANSAA，功率0.4kw；VFD007M21A對應VFD4A8MS21ANSAA，功率0.75kw；VFD015M21A對應VFD7A5MS21ANSAA，功率1.5kw；VFD022M21A對應VFD11AMS21ANSAA，功率2.2kw；VFD007M43B對應VFD2A7MS43ANSAA，功率0.75kw；VFD015M43B對應VFD4A2MS43ANSAA，功率1.5kw；VFD022M43B對應VFD5A5MS43ANSAA，功率2.2kw；VFD037M43A對應VFD9A0MS43ANSAA，功率3.7kw；VFD055M43A對應VFD13AMS43ANSAA，功率5.5kw；VFD075M43A對應VFD17AMS43ANSAA，功率7.5kw。

臺達ASD-B3伺服常見故障及解決方法如下： 1. **AL001過電流** - **故障原因**：驅動器輸出短路、電機接線異常、IGBT異常。 - **解決方法**：檢查電機與驅動器接線狀態或導線本體是否短路，并防止金屬導體外露，同時檢查電機連接至驅動器的接線順序；若散熱片溫度異常，將驅動器送回經銷商或原廠檢修；檢查設定值是否遠大于出廠默認值，可先回復至原出廠默認值，再逐量修正。 2. **AL002過電壓** - **故障原因**：主回路輸入電壓高于額定容許電壓值、電源輸入錯誤、驅動器硬件故障、回生電阻選用錯誤或未接外部回生電阻。 - **解決方法**：用電壓計測定主回路輸入電壓是否在額定容許電壓值以內以及電源系統是否與規格定義相符，可使用正確電源或串接變壓器、穩壓器使電壓符合規格；若電壓在額定容許電壓值以內仍然發生此錯誤，將驅動器送回經銷商或原廠檢修；確認回生電阻的連接狀況并重新計算回生電阻值，重新正確設定P1.052及P1.053的參數值。 3. **AL003低電壓** - **故障原因**：主回路輸入電壓低于額定容許電壓值、主回路無輸入電壓、電源輸入錯誤。 - **解決方法**：重新確認電源接線并檢查主回路輸入電源接線是否正常；重新確認電源開關并用電壓計測定主回路電壓是否正常；用電壓計測定電源系統是否與規格定義相符，若不符請使用正確電源或串接變壓器。 4. **AL004電機匹配異常** - **故障原因**：電機匹配錯誤、電機編碼器接頭松脫、電機編碼器損壞。 - **解決方法**：換上與之匹配的電機；檢查并重新安裝電機編碼器接頭；若電機編碼器異常，更換電機。 5. **AL005回生錯誤** - **故障原因**：回生電阻選用錯誤或未接外部回生電阻；不使用回生電阻，但用戶未將回生電阻容量設為零；參數設定錯誤。 - **解決方法**：確認回生電阻的連接狀況并重新計算回生電阻值，重新正確設定P1.052及P1.053的參數值；若不使用回生電阻，將回生電阻容量(P1.053)設定為零。 6. **AL006過負載** - **故障原因**：超過驅動器額定負載且連續使用、控制系統參數設定不當、電機接線錯誤、編碼器異常。 - **解決方法**：通過P0.002 = 12監看平均負載率，如果持續超過100%以上，則需提高電機容量或降低負載；檢查機械系統是否擺振或加減速設定過快；檢查電機動力線及編碼器接線是否正確；將電機送回經銷商或原廠檢修。 7. **AL007速度控制誤差過大** - **故障原因**：速度輸入命令變動過劇、速度控制誤差警告條件設定不當、電機動力線及編碼器接線錯誤。 - **解決方法**：用信號檢測計檢測輸入之模擬量電壓信號是否異常，若有異常，可調整輸入信號變動率或開啟濾波功能；檢查速度控制誤差警告條件的設定值是否合理；檢查電機動力線及編碼器接線是否正確。 8. **AL008異常脈沖控制命令** - **故障原因**：脈沖命令頻率高于額定輸入頻率。 - **解決方法**：用示波器檢測輸入頻率是否超過額定輸入頻率，并正確輸入脈沖頻率。 9. **AL009位置控制誤差過大** - **故障原因**：最大位置誤差容許值設定過小、增益值設定過小、扭矩限制或速度限制過低、外部負載過大、電子齒輪比比例設定不當、動力線松脫、最大速度限制過低。 - **解決方法**：確認位置控制誤差過大警告條件的設定值，若有需要，加大設定值；依實際使用狀況，確認增益值是否適當；不需要速度與扭矩限制功能時，關閉參數P1.002，反之，檢查內部速度限制與內部扭矩限制設定值是否正確；檢查外部負載，若有需要請減低外部負載或重新評估電機容量；確認P1.044和P1.045的設定是否符合實際應用情況，若不符，設定為適當?shù)臄?shù)值；檢查動力線是否松脫；檢查最大速度限制設定值是否過低。

針對臺達變頻器“STOP”指示燈閃爍且無法運行的問題，需結合故障現象和參數設置進行系統性排查。以下是分步解決方案： ### 一、核心排查方向 1. **故障代碼確認** 首先通過操作面板查看是否顯示具體故障代碼（如OC過流、OL過載、UV欠壓等）。不同代碼對應不同問題： - **OC過流**：可能因電機堵轉、電纜短路或電流檢測故障引起。需檢查電機機械負載是否卡阻，電纜絕緣是否破損，以及電流傳感器是否異常。 - **OL過載**：需確認變頻器功率是否匹配電機（建議變頻器功率≥電機功率），并檢查參數F05.04（電機額定電流）是否與電機銘牌一致。 - **UV欠壓**：測量輸入電壓是否穩定（380V機型允許±10%波動），檢查空開/接觸器觸點是否接觸不良。 2. **運行指令與參數設置** - **控制模式?jīng)_突**：若同時使用面板、端子和通訊控制，需通過參數F00.00（控制模式選擇）明確優先級。例如，設置為“端子控制”（F00.00=1）時，面板STOP鍵可能失效，需檢查外部端子是否誤接停止信號。 - **頻率指令缺失**：若RUN燈亮但無輸出，可能是頻率指令源未正確設置。例如，參數F01.00（主頻率源）需設置為“模擬量輸入”或“通訊給定”，而非默認的“面板電位器”。 3. **復位與信號干擾** - **輕故障復位**：嘗試通過面板STOP/RST鍵復位，或短接外部端子RST與COM進行硬件復位。若為“重故障”（如模塊損壞），需斷電檢修。 - **信號干擾**：檢查控制線是否遠離強電線路，使用屏蔽電纜并確保接地良好（接地電阻≤4Ω），避免因干擾導致誤報警。 ### 二、具體操作步驟 #### 步驟1：檢查外部信號與接線 1. **面板按鍵狀態** 按壓STOP鍵確認是否因按鍵黏連導致持續停止信號。若按鍵回彈異常，需更換操作面板。 2. **外部端子檢查** - 檢查DI端子（如M0、M1）是否誤接停止信號或短路。例如，若M0端子與COM短接，變頻器會持續接收停止指令。 - 確認多段速端子（如M2-M5）未被誤設為“自由停車”功能，否則可能觸發STOP閃爍。 3. **電機與負載排查** - 手動轉動電機軸確認是否存在機械卡阻，檢查軸承是否損壞或傳動機構是否異常。 - 測量電機繞組絕緣電阻（使用500V兆歐表，絕緣值應≥0.5MΩ），排除繞組短路或接地故障。 #### 步驟2：參數設置與復位 1. **基礎參數校準** - **控制模式**：若通過外部端子控制，需設置F00.00=1（端子控制模式），并確保F02.00（運轉指令來源）與控制方式一致。 - **電機參數**：進入F05組（電機參數設置），逐項核對電機額定功率、電壓、電流等參數，確保與銘牌一致。 2. **恢復出廠設置（可選）** 若參數混亂，可執行以下操作： - 斷電后同時按住MODE和ENTER鍵，上電至顯示“FAC”，松開后按ENTER進入復位模式，顯示“rst”時完成初始化。 - 復位后需重新設置電機參數和控制模式，避免默認參數不匹配導致新問題。 3. **通訊控制檢查（若適用）** - 確認RS485接線正確（A+接變頻器A，B-接變頻器B），并檢查通訊參數P88-P92（波特率、站號等）是否與PLC或觸摸屏一致。 - 嘗試通過通訊發送啟動指令（如Modbus地址0x0006寫入1），觀察變頻器是否響應，排除通訊鏈路故障。 #### 步驟3：硬件與環境檢查 1. **散熱系統** - 檢查風扇是否運轉正常（用手感受出風口風量），清理濾網和內部積灰，確保環境溫度≤40℃。 - 若風扇停轉，需更換散熱風扇；若IGBT模塊表面有鼓包或燒痕，需聯系專業人員更換模塊。 2. **電源穩定性** - 使用萬用表測量輸入電壓是否平衡（三相電壓偏差≤5%），若波動超過±10%，需加裝穩壓器或輸入電抗器。 - 檢查空開和接觸器觸點是否氧化或松動，確保供電回路可靠。 ### 三、進階處理與預防措施 1. **過載保護優化** - 對于恒轉矩負載（如傳送帶），將參數F06.00（過載保護類型）設為“1”（電機過載保護），并根據電機負載特性調整過載曲線（F06.01-F06.03）。 - 若頻繁因急減速觸發過壓保護，可延長減速時間（F07.01）或加裝制動電阻。 2. **預防性維護** - 定期備份參數（通過操作面板或臺達PLC），避免參數丟失后需重新調試。 - 每季度清潔變頻器內部灰塵，每年檢測IGBT模塊溫度（正常≤80℃），及時更換老化電容。 ### 四、典型場景解決方案 - **場景1：斷電重啟后STOP閃爍** 檢查參數F02.35（斷電記憶功能）是否設為“1”（記憶停止前狀態）。若需每次上電后需手動啟動，應設為“0”。 - **場景2：多臺變頻器聯動時故障** 檢查通訊地址設置（P90）是否重復，避免RS485總線上出現地址沖突導致指令混亂。 - * *場景3：電機低速抖動** 嘗試啟用“自動轉矩補償”（F04.00=1）或調整載波頻率（F04.02，建議設為4kHz以下以降低電磁干擾）。 ### 五、注意事項 - **安全操作**：檢修前務必斷電并等待5分鐘，待直流母線電容放電完畢（LED指示燈熄滅）后再開蓋操作。 - **專業支持**：若排查后仍無法解決，尤其是涉及模塊更換或驅動板維修，建議聯系臺達授權服務中心進行檢測。 通過以上步驟，可系統性解決STOP燈閃爍問題。若問題復現，建議記錄故障時的運行參數（如電流、電壓、頻率），以便技術人員快速定位根源。

臺達B3伺服顯示AL045怎么解決 臺達 B3 伺服驅動器報警 AL045 主要與電子齒輪比異常或轉矩控制誤差過大相關，以下是簡化處理方法：? 一、核心故障原因? 電子齒輪比錯誤：參數 P1.044（分子）和 P1.045（分母）設置超出 1/50 至 25600 范圍，或分子偏離默認值（16777216）導致指令與反饋不匹配。? 轉矩控制異常：實際與目標轉矩差值超限，可能因負載突變、轉矩限制參數（P1.012-P1.014）設置過低或外部指令干擾。? 編碼器問題：線纜屏蔽不良、接頭松動、信號干擾或編碼器本身故障。? 二、分步排查方案? （一）參數檢查與調整? 電子齒輪比校準? 確認 P1.044 是否為默認值，若不是需恢復；按公式重新計算 P1.045： ? P1.045= æ¯?毫 c ¸ ? ±³ e ˋ ?? a ? ?²æ?°× a ? ¯¼ c ¸ ? ¨? c ¸ ? ¼? c ¸ ? ? a ? ?¨ a ? ?? e ˋ ¾¨ c ¸ ? ??× a ? ?? e ˊ ??æ¯? ? ? ? 修改后斷電重啟驅動器生效。? 轉矩參數優化? 確保 P1.012（正轉矩限制）和 P1.013（負轉矩限制）不低于電機額定轉矩的 120%。? 調整 P2.034（速度控制誤差閾值）至 500RPM，或通過調試軟件執行自動調諧（P2.047=2）。? （二）硬件與線路排查? 編碼器連接檢測? 檢查 CN2 接口線纜是否插緊、有無破損，更換老化的雙絞屏蔽線并將屏蔽層在驅動器側接地。? 用示波器檢測 A/B 相信號，正常應為≥4.5V 的穩定方波。? 抗干擾措施? 編碼器線與動力線間距≥30cm，避免平行敷設；電源輸入端加裝共模濾波器。? （三）負載與機械檢查? 負載狀態監測? 檢測轉矩指令信號是否波動，排查 PLC 輸出穩定性；檢查機械部件是否卡死、潤滑不足。? 電機測試? 測量三相繞組電阻，確保偏差≤5%；懷疑編碼器故障時可替換同型號測試。? 三、進階處理建議? 固件升級：官網下載最新固件，通過調試軟件更新驅動器，修復潛在 bug。? 系統抗干擾：PLC 與驅動器間加裝磁環或信號隔離器，采用多軸共直流母線設計。? 定期維護：清理散熱孔灰塵，2-3 年更換風扇；每年檢查屏蔽層接地電阻（≤1Ω）。

臺達PLC如何快速套用以往案例寫程序要快速套用臺達 PLC 以往案例編寫程序，可通過以下系統化方法實現高效復用： 一、項目模板快速啟動 另存為新項目 在 ISPSoft 中打開現有案例項目，選擇「文件」→「另存為」，輸入新項目名稱并保存。此操作保留原項目的硬件配置、符號表及基礎邏輯，避免重復設置。 使用內置模板功能 若案例已標準化，可通過「文件」→「新建項目」→「模板」選擇預存的項目模板。臺達 ISPSoft 支持將常用結構（如通訊配置、安全聯鎖）保存為模板，新建項目時直接套用。 二、符號表批量管理 導出 / 導入符號表 導出：在 ISPSoft 中選擇「項目」→「符號表」→「導出」，保存為 CSV 文件，包含地址、符號名及注釋。 導入：新項目中通過相同路徑導入 CSV 文件，自動映射輸入輸出點，避免手動修改。 參數化設計 將案例中的固定值（如速度、延時時間）定義為全局變量（D 寄存器），通過 HMI 或通訊接口動態調整，而非硬編碼在程序中。 三、模塊化代碼復用 功能塊封裝 將常用邏輯（如 PID 控制、電機啟停）封裝為功能塊（FB），通過「庫管理器」導入新項目。例如，摘要 7 中的報警模塊可直接調用，僅需修改觸發條件和輸出地址。 結構化編程 使用 FOR 循環和數組處理多工位或多設備控制。例如，用一維數組關聯輸入輸出點，二維數組實現工位狀態管理，減少重復代碼。 四、硬件兼容性調整 型號差異處理 指令兼容性：不同型號 PLC（如 ES2 與 EH3）可能存在指令差異，需檢查案例中的特殊功能指令（如高速計數、通訊協議）是否支持目標型號。 資源分配：根據新項目 I/O 點數調整擴展模塊配置，在 ISPSoft 的「硬件配置」中重新分配地址。 通訊協議適配 若案例使用特定通訊協議（如 CANopen），需在新項目中重新配置參數。例如，修改伺服驅動器的波特率、節點地址，并更新 PLC 的通訊指令。 五、快速調試與驗證 仿真測試 軟件仿真：在 ISPSoft 中啟用「模擬模式」，通過「監視窗口」強制輸入信號，觀察輸出響應及變量變化，驗證邏輯正確性。 硬件仿真：連接實際 PLC，使用「在線監控」功能實時跟蹤程序執行，配合「TRACE」工具抓取狀態跳變。 分步調試 先測試單個模塊（如單個工位控制），再逐步集成。例如，用 MOV 指令模擬傳感器信號，驗證氣缸動作時序后再接入真實設備。 六、案例庫與學習資源 官方案例參考 查閱《臺達 DVP-PLC 應用技術手冊：101 個實戰案例解析》或《臺達 PLC 編程 100 例》，直接復用類似場景的代碼框架。 下載臺達官網提供的 MODBUS、運動控制等實例代碼，快速適配新項目。 社區與論壇 加入臺達技術支持論壇或 CSDN 等平臺，搜索關鍵詞（如 “臺達 PLC 多工位控制”）獲取同行分享的優化方案。

臺達伺服軟件（以 ASDA-Soft 為例）切換中文步驟如下： V7.0 以上版本：打開軟件，點 Settings/Options，找到 Language 選項，選 Chinese (Simplified)，點 Apply/OK，重啟即可。 舊版本無內置中文時，去臺達官網下載對應版本語言包（如 CN.CSV），解壓后復制到安裝目錄的 Languages 文件夾，再進設置選中文，重啟生效。 V5.5 以下不建議修改環境變量或注冊表，建議升級到 V7.0 以上。需多語言切換可同時勾選中英，需編輯語言文件。 注意：下載時同步獲取中文手冊；語言包缺失可重新下載或聯系客服；亂碼需檢查系統區域設置（中文中國）及安裝路徑無特殊字符；舊驅動器需查兼容性列表。

臺達觸摸屏怎么用SD卡或U盤下載畫面，電腦端：打開 EB8000，點 “工具”→“建立 U 盤 / CF 卡下載資料”，選 U 盤根目錄（如 I:\USB Project）生成文件。 觸摸屏端： 插入 U 盤，等待識別。 按 SYS 鍵 5 秒進系統菜單，選 “Download/Upload”→“USB Disk”，輸入初始密碼（如 111111）。 定位到 U 盤目標文件夾，點 “OK” 下載，完成后重啟驗證。 三、SD 卡下載（以 DOP-100 系列為例） 準備 SD 卡：格式化后，將編譯好的文件（如.dpb）放根目錄（勿建文件夾）。 觸摸屏端： 插入 SD 卡。 按 SYS 鍵 5 秒進菜單，選 “Upload/Download”→“SD Card”。 選目標文件，輸入密碼（如 12345678），完成后重啟。

臺達 OU（過壓）報警通常指變頻器減速過程中，直流母線電壓達到設定閾值時觸發的故障。處理辦法主要有三種：一是延長減速時間，通過減緩電機減速速度，減少再生電能回充，降低母線電壓；二是加裝剎車電阻，將多余的再生電能消耗掉，避免電壓過高；三是啟用過壓失速防止功能，通過變頻器自身程序調整，防止電壓超過設定值。可優先嘗試調整減速時間，根據實際工況逐步優化參數。 解決的辦法主要有： 延長減速時間； 或者加裝剎車電阻； 也可以用過壓失速防止功能。 來自使用調整減速時間。

此A2電機單相供電，支持總線、普通脈沖和方向控制，型號為 c10604。 無論何種品牌伺服，均需到官網下載規格書和使用手冊。? 接線方面，驅動器含 uvw、電源輸入、內部剎車電阻短接排等接口。輸入側接編碼器，脈沖和方向對應 36、37 接口；電源接入時，l1 與 s、r 與 l2 分別相連，l1c 和 l2c 為控制回路供電，與動力配線分開，單接會報警。接好電源后，將電機編碼器線和動力線連至對應接口。? 運行設置上，Jog 模式下，先將 p2-30 調為 1 使能電機，再通過 p4-05 設定速度，確定后按上下鍵即可轉動。 脈沖控制時，接好脈沖和方向接口，接入信號發生器，調節頻率可改變電機速度，10 赫茲到 10k 赫茲間速度變化顯著，且有累加數據顯示 。

臺達A2伺服常見故障及解決方法如下： 1. **AL001過電流** - * *故障原因1**：驅動器輸出短路。 - **檢查方法**：檢查電機與驅動器接線狀態或導線本體是否短路。 - **解決方法**：排除短路狀態，并防止金屬導體外露。 - **故障原因2**：電機接線異常。 - **檢查方法**：檢查電機連接至驅動器的接線順序。 - **解決方法**：根據說明書的配線順序重新配線。 - **故障原因3**：IGBT異常。 - **檢查方法**：查看散熱片溫度是否異常。 - **解決方法**：送回經銷商或原廠檢修。 - **故障原因4**：控制參數設定異常。 - **檢查方法**：查看設定值是否遠大于出廠默認值。 - **解決方法**：回復至原出廠默認值，再逐量修正。 - **故障原因5**：控制命令設定異常。 - **檢查方法**：檢查控制輸入命令是否變動過于劇烈。 - **解決方法**：修正輸入命令變動率或開啟濾波功能。 2. **AL002過電壓** - **故障原因1**：回生電阻選用錯誤或未接外部回生電阻。 - **檢查方法**：確認回生電阻的連接狀況。 - **解決方法**：重新計算回生電阻值，重新正確設定P1-52及P1-53的參數值，若異警仍未解除，請將驅動器送回原廠。 - 故障原因2**：主回路輸入電壓高于額定容許電壓值。 - **檢查方法**：用電壓計測定主回路輸入電壓是否在額定容許電壓值以內。 - **解決方法**：使用正確電壓源或串接穩壓器。 - **故障原因3**：電源輸入錯誤（非正確電源系統）。 - **檢查方法**：用電壓計測定電源系統是否與規格定義相符。 - **解決方法**：使用正確電壓源或串接變壓器。 3. **AL003低電壓** - **故障原因1**：主回路輸入電壓低于額定容許電壓值。 - **檢查方法**：檢查主回路輸入電壓接線是否正常。 - **解決方法**：重新確認電壓接線。 - **故障原因2**：主回路無輸入電壓源。 - **檢查方法**：用電壓計測定是否主回路電壓正常。 - **解決方法**：重新確認電源開關。 - **故障原因3**：電源輸入錯誤（非正確電源系統）。 - **檢查方法**：用電壓計測定電源系統是否與規格定義相符。 - **解決方法**：使用正確電壓源或串接變壓器。 4. **AL004電機匹配錯誤** - **故障原因1**：位置檢出器損壞。 - **檢查方法**：查看位置檢出器是否異常。 - **解決方法**：更換電機。 - **故障原因2**：位置檢出器松脫。 - **檢查方法**：檢視位置檢出器接頭。 - **解決方法**：重新安裝。 - * *故障原因3**：電機匹配錯誤。 - **檢查方法**：確認電機是否與驅動器匹配。 - **解決方法**：更換匹配的電機。 5. **AL006過負荷** - **故障原因1**：超過驅動器額定負荷連續使用。 - **檢查方法**：可由驅動器狀態顯示P0-02設定為12后，監視平均轉矩(%)是否持續一直超過100%以上。 - **解決方法**：提高電機容量或降低負載。 - * *故障原因2**：控制系統參數設定不當。 - **檢查方法**：查看機械系統是否擺振，加減速設定常數是否過快。 - **解決方法**：調整控制回路增益值，減慢加減速設定時間。 **故障原因3**：電機、位置檢出器接線錯誤。 - **檢查方法**：檢查U、V、W及位置檢出器接線。 - **解決方法**：正確接線。 6. **AL011位置檢出器異常** - **故障原因1**：位置檢出器接線錯誤。 - **檢查方法**：確認接線是否遵循說明書內之建議線路。 - **解決方法**：正確接線。 - **故障原因2**：位置檢出器松脫。 - **檢查方法**：檢視驅動器上CN2與位置檢出器接頭。 - **解決方法**：重新安裝。 **故障原因3**：位置檢出器接線不良。 - **檢查方法**：檢查驅動器上的CN2與伺服電機位置檢出器兩端接線是否松脫。 - **解決方法**：重新連接接線。 *故障原因4**：位置檢出器損壞。 - **檢查方法**：查看電機是否異常。 - **解決方法**：更換電機 7. **AL016 IGBT過熱** - **故障原因**：負載超過額定范圍，伺服驅動器處于持續過載狀態，IGBT溫度過高。 - **檢查方法**：檢查是否過載或電機電流是否過高，檢查驅動器輸出接線。 - **解決方法**：增加電機容量或減少負載

臺達DTK溫度控制器調試教程臺達DTK溫控器的調試主要包括溫度設定、參數設置、PID參數整定等方面，以下是具體的調試教程 ： - **溫度設定**：在正常狀態下，按一下SET鍵，SV數值會閃爍，此時可通過方向鍵對SV設定溫度進行調節，設置成需要的溫度值，設置完成后，再次按SET鍵確認。 - **參數設置**：按住SET鍵三秒左右可以進入溫控器參數模式。在參數模式下，可以對各種參數進行設定，如溫度補償?shù)取Ｈ魷乜貎xPV測量溫度值與實際測量溫度有誤差，可找到溫度補償相關參數（不同型號溫控器該參數標識可能不同），對其數值進行正、負調節，以修正PV測溫值，達到測溫準確的目的。 - **PID參數整定**：PID參數（比例P、積分I、微分D）的整定對溫控效果至關重要。初次設定時，可參考經驗值，P參數設定在5-10，I參數在0.1-0.5，D參數在0.01-0.1。然后進行實際運行測試，觀察溫度曲線。若升溫速度過慢，可適當增大P參數；若溫度出現超調，需減小P參數，同時增大I參數；當溫度穩定后，若波動較大，可適當增大D參數。反復調整，直到溫度曲線符合要求，達到穩定且精準的控制效果。 - **輸出設置**：溫控器側邊標識有接線端子功能。1、2接線端子為輸入100-240V交流電壓。3、4、5端子為輸出接線端子，3為公共端，3、4為常開觸點，3、5為常閉觸點，通常3、4常開觸點使用率較高。可根據實際需求，如連接接觸器、固態繼電器等，選擇合適的輸出觸點，并根據其線圈電壓，將溫控儀3接線端子連接相應的電源進線，4為輸出線。  - **報警設置**：6、7為報警接線端子，為常開觸點。當測量溫度PV超過設定溫度SV時，6、7常開觸點閉合。若需要超溫警告，可在此處連接指示燈等設備，也可選擇不接。   調試過程中，應遵循溫控器說明書中的操作流程，每次調整參數后需觀察設備運行狀態，避免一次性大幅度變動引起設備不穩定。

臺達EL系列變頻器是一款小型通用型變頻器，適用于多種中小功率電機控制場景。 以下是其基本參數設置方法，幫助快速完成初始化配置： ### **一、參數設置前準備** 1. **通電檢查** - 確認電源電壓與變頻器額定電壓匹配（如單相220V或三相380V），接地可靠。 - 首次通電時，變頻器顯示默認頻率（如50.0Hz），無故障代碼（如E001過流、E002過壓）則正常。 2. **操作面板說明** - **按鍵功能**： - `MODE`：切換顯示模式（運行/參數設置/故障記錄）。 - `∧`/`∨`：調整參數值或選擇參數編號。 - `ENTER`：確認參數設置或進入子菜單。 - `RUN`：啟動電機（面板控制時）。 - `STOP/RESET`：停止電機或復位故障。 ### **二、基本參數設置步驟** #### **1. 恢復出廠設置（可選）** 若需清除原有設置，恢復默認參數： - 按 `MODE` 鍵，直到顯示 `P00`（參數組）。 - 按 `ENTER` 進入，通過 `∧`/`∨` 找到 `P00-04`（參數重置）。 - 按 `ENTER`，將值設為 `1`（恢復出廠），再按 `ENTER` 確認，變頻器將重啟生效。 #### **2. 電機基本參數（必須設置）** 根據電機銘牌設置，確保變頻器與電機匹配： - `P01-01`：電機額定功率（單位：kW，如0.75kW電機設為0.75）。 - `P01-02`：電機額定電壓（單位：V，如單相220V電機設為220）。 - `P01-03`：電機額定電流（單位：A，按銘牌標注設置）。 - `P01-04`：電機額定頻率（單位：Hz，如50Hz或60Hz）。 - `P01-05`：電機額定轉速（單位：rpm，按銘牌設置，如1440rpm）。 #### **3. 控制模式設置** - `P02-00`：主頻率來源（默認0=面板電位器，可按需設置）： - `0`：面板電位器調節頻率。 - `1`：數字按鍵設定（通過面板 `∧`/`∨` 直接輸入頻率）。 - `2`：外部模擬量（如0~10V電壓信號）。 - `P02-01`：運行控制方式（默認0=面板控制）： - `0`：面板 `RUN`/`STOP` 控制啟停。 - `1`：外部端子控制（通過外接按鈕控制）。 #### **4. 運行參數設置** - `P03-00`：最大輸出頻率（默認50Hz，可設為電機額定頻率或更高，不超過電機允許范圍）。 - `P03-01`：上限頻率（限制最大運行頻率，默認與P03-00相同）。 - `P03-02`：下限頻率（限制最小運行頻率，默認0Hz）。 - `P03-03`：加速時間（從0到最大頻率的時間，單位：秒，如設5秒）。 - `P03-04`：減速時間（從最大頻率到0的時間，單位：秒，如設5秒）。 #### **5. 保護功能設置** - `P05-00`：過流保護（默認150%額定電流，可根據負載調整）。 - `P05-01`：過壓保護（默認電源電壓115%，一般保持默認）。 - `P05-02`：欠壓保護（默認電源電壓85%，一般保持默認）。 - `P05-06`：電機過熱保護（默認1=啟用，通過電機額定參數監測）。 ### **三、參數設置操作流程** 1. 按 `MODE` 鍵切換到 `P00`（參數模式），按 `ENTER` 進入。 2. 通過 `∧`/`∨` 鍵選擇參數編號（如 `P01-01`），按 `ENTER` 進入?yún)?shù)值修改。 3. 用 `∧`/`∨` 鍵調整數值，按 `ENTER` 確認保存。 4. 按 `MODE` 鍵返回上級菜單，繼續設置其他參數。 ### **四、注意事項** 1. 參數修改后需按 `ENTER` 確認，部分參數（如電機額定參數）需重啟變頻器生效。 2. 首次啟動前，建議進行電機自學習（`P01-30`=1，自動檢測電機參數，提高控制精度）。 3. 若設置外部控制，需對應連接端子（如正轉FWD、反轉REV、公共端COM），并在 `P02-01` 中選擇相應模式。 通過以上步驟，可完成EL變頻器的基本參數配置，滿足常規電機調速需求。具體參數范圍及功能可參考官方手冊，根據實際應用場景調整細節。

臺達B2伺服扭矩控制教程臺達B2伺服的扭矩控制模式適用于需要精確控制輸出扭矩的場景（如張力控制、壓力控制等）。以下是詳細的扭矩控制設置與操作教程： ### **一、準備工作** 1. **硬件連接** - 動力線：確保驅動器與電機的U、V、W相序正確，編碼器線（CN2）牢固連接。 - 控制信號線： - 必須連接 **伺服使能（SON，CN1-29腳）** 和 **公共端（COM，CN1-31/32腳）**。 - 扭矩指令輸入：需通過模擬量輸入（如CN1-14腳，AI1電壓信號0~±10V）或數字量設定扭矩值。 - （可選）正反轉限制、扭矩限制切換等信號，根據需求連接對應DI端口。 - 電源與接地：接入正確電壓（如AC220V），確保驅動器可靠接地。 2. **參數初始化** - 若為首次調試，建議恢復默認參數：設置 `P0-02=10`，按ENTER保存，重啟驅動器后生效。 ### **二、核心參數設置** 1. **控制模式選擇** - 設置 `P1-01=2`（扭矩控制模式），按ENTER保存并重啟驅動器（部分參數需重啟生效）。 2. **扭矩指令來源設置** - **模擬量輸入（常用）**： - 設置 `P2-00=0`（扭矩指令由AI1輸入，0~±10V對應正負扭矩）。 - 若需調整模擬量增益/偏置： - `P3-10`：扭矩指令增益（默認100%，可微調校準）。 - `P3-11`：扭矩指令偏置（默認0，用于消除零點誤差）。 - **內部參數設定（固定扭矩）**： - 設置 `P2-00=1`（扭矩指令由參數設定），通過 `P2-01`（正向扭矩限制）和 `P2-02`（反向扭矩限制）直接設定扭矩百分比（0~100%）。 3. **扭矩限制范圍設置** - `P2-01`：正向最大扭矩限制（單位：%，默認100%，即額定扭矩的100%）。 - `P2-02`：反向最大扭矩限制（同上，根據負載需求調整，避免過載）。 4. **速度限制（防止超速）** - 在扭矩模式下，若負載過輕可能導致電機超速，需設置速度上限： - `P2-03`：正向速度限制（單位：rpm，如設為3000）。 - `P2-04`：反向速度限制（同上，需≤電機額定轉速）。 5. **輸入信號邏輯** - 確認 `P2-10`（輸入信號邏輯）：0=低電平有效（默認），1=高電平有效，需與外部接線邏輯一致。  ### **三、操作步驟** 1. **伺服使能** - 給 **SON信號（CN1-29腳）** 輸入有效電平（根據P2-10設置），驅動器面板顯示“0”或當前狀態，電機進入鎖定狀態。 2. **輸出扭矩控制** - **模擬量控制方式**： - 通過外部設備（如PLC、電位器）向AI1（CN1-14腳）輸入0~±10V電壓： - 正電壓（如+5V）：電機輸出正向扭矩（大小與電壓成正比，5V對應50%額定扭矩）。 - 負電壓（如-3V）：電機輸出反向扭矩（-3V對應-30%額定扭矩）。 - 電壓為0V：扭矩輸出為0，電機自由運轉（無鎖定）。 - **參數設定方式**： - 直接通過 `P2-01` 和 `P2-02` 設定固定扭矩，使能后電機持續輸出設定的扭矩。 3. **停止與復位** - 斷開SON信號：電機停止輸出扭矩，進入自由狀態。 - 若出現報警（如AL006過載），需排查負載后，通過ARST信號或斷電重啟復位。  ### **四、調試注意事項** 1. **扭矩校準** - 若實際扭矩與指令偏差較大，可通過 `P3-10`（增益）微調：增大P3-10，相同電壓下輸出扭矩增大，反之減小。 2. **防止過載** - 扭矩限制參數（P2-01/P2-02）需根據負載實際需求設置，建議不超過額定扭矩的150%（避免長期過載損壞電機）。 3. **速度限制生效條件** - 當電機轉速超過P2-03/P2-04設定值時，驅動器會自動限制扭矩，使轉速維持在設定上限（類似“扭矩優先，速度限幅”）。 4. **干擾處理** - 模擬量信號線需使用屏蔽線，且與強電線路分開布線，屏蔽層單端接地，避免信號干擾導致扭矩波動。 通過以上設置，臺達B2伺服可穩定工作在扭矩控制模式，精確輸出設定的扭矩。實際應用中需結合負載特性調整參數，必要時參考官方手冊中的參數詳解和接線圖。

臺達B2伺服的點動試機是驗證伺服系統基本功能的常用操作，以下是詳細步驟教程： ### **一、準備工作** 1. **硬件連接確認** - 確保伺服驅動器與電機的動力線（U、V、W）連接正確，編碼器線（CN2接口）牢固插接。 - 控制信號線：至少連接 **伺服使能（SON，CN1-29腳）** 和 **公共端（COM，CN1-31/32腳，根據輸入邏輯選擇）**，點動操作需額外連接 **正向點動（JOG+，如DI1，CN1-2腳）** 和 **反向點動（JOG-，如DI2，CN1-3腳）**。 - 接入正確電壓的電源（如AC220V），驅動器接地可靠。 2. **參數初始化（可選）** - 若為首次調試，可將參數恢復默認值：設置 `P0-02=10`，按 **ENTER** 鍵保存，驅動器重啟后參數恢復默認。 ### **二、參數設置** 1. **控制模式設置** - 設定 `P1-01=0`（位置控制模式，默認模式，支持點動）。 2. **輸入信號邏輯設置** - 確認 `P2-10`（輸入信號邏輯選擇）：默認 `0`（低電平有效，常閉），若接線為常開信號，需設為 `1`（高電平有效）。 3. **點動速度設置** - 設置正向點動速度：`P2-32 = 目標速度`（單位：rpm，如設為1000）。 - 設置反向點動速度：`P2-33 = 目標速度`（同上，可與正向相同）。 - （可選）設置點動加減速時間：`P2-34`（點動加速時間）、`P2-35`（點動減速時間），單位：ms，默認500ms。 ### **三、點動操作步驟** 1. **伺服使能** - 給 **SON信號（CN1-29腳）** 輸入有效電平（根據P2-10設置：低電平或高電平），此時驅動器面板顯示 **“0”** 或當前位置，電機處于鎖定狀態（抱閘）。 2. **正向點動** - 保持SON信號有效，給 **JOG+信號（如DI1）** 輸入有效電平，電機將以 `P2-32` 設定的速度正向旋轉。 - 松開JOG+信號，電機減速停止并鎖定。 3. **反向點動** - 保持SON信號有效，給 **JOG-信號（如DI2）** 輸入有效電平，電機將以 `P2-33` 設定的速度反向旋轉。 - 松開JOG-信號，電機減速停止并鎖定。 ### **四、注意事項** 1. **試機安全** - 點動前確保電機軸連接的機械部件無卡滯、無障礙物，避免人員接觸旋轉部件。 - 首次試機建議設置較低速度（如500rpm），確認方向正確后再提高速度。 2. **異常處理** - 若點動時電機不轉：檢查SON信號是否有效、JOG信號接線是否正確、速度參數是否為0。 - 若出現報警（如AL001過流、AL002過壓）：立即斷電，檢查動力線接線、負載是否過重，排除故障后再試機。 3. **模式切換** - 若需在其他模式（如速度模式）下點動，需將 `P1-01` 設為對應模式（如1=速度模式），點動參數設置相同。 通過以上步驟，可完成臺達B2伺服的點動試機，驗證電機正反轉、速度控制等基本功能是否正常。 操作時需參考伺服手冊中的參數表和接線圖，確保設置與實際硬件匹配

臺達B2伺服報AL013原因及解決方法臺達B2伺服報AL013通常表示“緊急停止”或“定位錯誤”。以下是具體原因及解決方法： - **緊急停止相關原因及解決方法** - **EMGS信號接線問題**：EMGS信號未正確連接或線路斷路、短路會觸發報警。需檢查CN1接口第30腳（DI8）與PLC的COM端等連接是否正確，可用萬用表檢測線路是否導通。若有問題，重新連接或更換線路。 - **DI輸入邏輯配置錯誤**：若參數配置錯誤，如將EMGS信號輸入邏輯設為常開，而實際硬件連接為常閉，會導致報警。可將P2-10參數設為0（常閉）或1（常開），使其與硬件連接一致。 - **參數設置與硬件不匹配**：其他參數設置不當也可能影響，可將P0-02設為10，恢復所有參數為默認值，再根據實際情況重新設置。同時確認脈沖輸入模式是否正確，伺服使能信號SON是否正常觸發。 - **定位錯誤相關原因及解決方法** - **編碼器問題**：編碼器電纜破損、接頭松動會影響信號傳輸，可查看電纜是否有破損，接頭是否牢固，如有問題則更換電纜或重新插拔接頭。若編碼器損壞、變形、過熱，會導致信號異常，可使用示波器檢測編碼器A/B/Z信號是否正常，若有問題需更換編碼器。此外，驅動器參數中的編碼器類型、分辨率等設置需與實際編碼器匹配，若不匹配，應修改為正確值。 - **伺服控制器設置錯誤**：伺服控制器的參考點設置錯誤或控制模式設置不當，如電子齒輪比設置錯誤，可能導致定位不準確。需檢查相關設置，確保其正確，若設置錯誤，參考手冊修改為正確值。 - **外部干擾**：電源和信號線受到干擾會影響定位精度。應確保編碼器電纜等信號線與強電線路分開布線，使用屏蔽線并將屏蔽層良好接地。必要時，可在驅動器電源輸入端加裝電源濾波器。 - **電機負載異常**：機械負載過重、存在卡滯現象，會使電機運行異常，影響定位。需檢查負載情況，減輕負載或排查機械卡滯點并修復，若電機和驅動器承載能力不足，可更換更大功率的電機或驅動器。 - **驅動器硬件故障**：驅動器內部的功率模塊、電阻、電容等元件損壞，或控制電路板上的芯片、集成電路等有故障，會導致定位錯誤。可使用萬用表等工具檢測元件是否損壞，若有損壞，需由專業人員更換損壞元件。

臺達B2伺服AL014解決方法臺達B2伺服出現AL014故障通常表示“反向極限異常”，AL015故障表示“正向極限異常”。 以下是具體解決方法： - **AL014故障解決方法**： - **檢查極限開關**：確認反向極限開關是否正常工作，有無損壞、卡住或誤動作情況，同時檢查連接線路是否松動、斷路或短路。若開關損壞，需更換同型號開關；若為線路問題，應修復或更換線路。若無需使用極限功能，也可將相應參數設為0或常閉點來消除報警。 - **調整極限參數**：進入驅動器參數設置界面，檢查與反向極限相關的參數，確保其與實際機械結構和運行要求匹配，若參數錯誤，修改為正確值 。 - **AL015故障解決方法**： - **檢查限位開關**：首先檢查限位開關的狀態，看其是否正常工作，有無損壞、卡住或誤動作的情況。同時檢查連接線路是否有松動、斷路或短路。如果限位開關損壞，應及時更換同型號的開關；若是線路問題，需修復或更換線路，確保連接可靠。在不需要使用極限功能的情況下，也可以將相應的參數設為0或者常閉點來消除報警。 - **檢查參數設置**：進入驅動器的參數設置界面，檢查與正向極限相關的參數設置是否正確，確保其與實際的機械結構和運行要求相匹配。如有錯誤，修改為正確的參數。 - **排查電機和機械傳動**：手動轉動電機軸，檢查電機是否轉動順暢，有無卡頓、異響或阻力過大的情況。檢查機械傳動部件，如聯軸器、齒輪、皮帶等，看是否有松動、磨損、卡滯或損壞的現象。如有問題，對電機或機械傳動部件進行維修或更換。 - **復位操作**：在確認上述問題并進行相應處理后，可以嘗試對驅動器進行復位操作，清除故障信息。可通過將ARST腳狀態設置成ON來清除異常，或者按照驅動器的操作手冊進行其他復位操作。 此外，若因驅動器復位后輸入信號點未接線導致報警，可將參數P2-16的百位設置為1（即設為123）來屏蔽當前報警。也可將P2-16設為0，然后重新上電來解除報警。

臺達觸摸屏如何進行機型轉換,臺達觸摸屏進行機型轉換通常可通過觸摸屏設置菜單或專用配置軟件完成。具體方法如下： 通過觸摸屏設置菜單轉換： 首先按下觸摸屏上的“設置”或“菜單”按鈕，進入設置菜單。在設置菜單中，查找與型號設置相關的選項，可能名為“型號選擇”“產品型號”等。進入該選項后，會顯示當前使用的型號以及其他可用型號，選擇想要切換到的型號，然后按照提示進行確認操作，保存設置。部分觸摸屏在設置完成后，需要重啟才能使新機型設置生效。 通過專用配置軟件轉換：不同系列觸摸屏對應不同軟件，如DOP系列觸摸屏常用DOPSoft軟件。以DOPSoft為例，打開軟件后，找到類似“選項”-“設置模塊參數”-“一般”中的“人機界面種類”相關設置項。在該設置項中選擇需要轉換的機型，確認后將設置下載到觸摸屏中，即可完成機型轉換。若使用GP-PRO EX觸摸屏編程軟件，可在菜單欄中選擇“系統配置”，然后在系統配置的系統設置子菜單中選擇“工程參數”，在彈出的工程參數窗口中，于設備類型的HMI型號處選擇需要更改的型號并點擊確定。 轉換機型前，需確保新型號與原有系統兼容，以免出現功能異常等問題。 若上述方法無法滿足需求，可查閱觸摸屏對應的用戶手冊或聯系臺達技術支持獲取幫助。

以臺達DOP-B系列觸摸屏為例，可通過Screen Editor軟件進行多國語言設置，以下是具體步驟： 1. 設定系統控制區：打開Screen Editor軟件，在菜單欄中選擇【選項】→【設定模組參數】→【一般】，設定系統控制區，建議設定為內部地址（如S0），將地址長度設定為8。因為第8字才能控制語言切換，長度短了會沒有該功能。 2.設置語言編號和設定值：切換到【其他】頁面，設定要支持語言的“編號”和“設定值”，并將其啟用。例如，可設置中文簡體“設定值”為1，中文繁體“設定值”為2，英文“設定值”為4等。 3. 編輯文字信息：在畫面編輯時，編輯文字信息會自動出現幾種已設置語言的輸入項，將各種語言顯示的文字分別輸入。比如對于“開始”按鈕，可同時輸入中文“開始”和英文“START”。 4.創建語言切換按鈕：編輯一個語言切換按鈕，通過置位或寫入數值來實現語言切換。如將中文簡體對應的S7.0置位，或將數值1寫入S7，可顯示中文簡體；將中文繁體對應的S7.1置位，或將數值2寫入S7，可顯示中文繁體；將英文對應的S7.2置位，或將數值4寫入S7，可顯示英文。 此外，也可使用外部地址，通過PLC來切換多語言。只需將控制區地址設為連接的PLC地址，并在PLC中編寫程序置位這些語言對應位即可。不同型號的臺達觸摸屏設置方法可能略有差異，若上述方法不適用，可參考對應型號的用戶手冊

臺達PLC設置密碼的方法因型號系列不同略有差異，以下是常見系列的密碼設置步驟： DVP系列PLC（如DVP-ES/EX/ES2/EX2等） 通過臺達編程軟件「WPLSoft」設置： 1. 打開WPLSoft軟件，連接PLC并讀取程序 2. 點擊菜單欄「PLC-保護設置 3. 在彈出的對話框中： - 選擇「密碼保護」 - 輸入4~6位數字密碼（部分型號支持字母） - 確認密碼 - 選擇保護范圍（如程序、數據、配方等） 4. 點擊「確認」，軟件會將密碼寫入PLC 5. 斷電重啟PLC，密碼生效 DVP-PM系列（運動控制型） 1. 同樣使用WPLSoft軟件連接PLC 2. 進入「PLC」→「安全設置」 3. 設置訪問密碼（通常為6位） 4. 可分別設置「程序保護」和「數據保護」密碼 5. 點擊「下載」將設置寫入PLC 注意事項 1. 密碼設置后，再次讀取/寫入程序、修改參數時需輸入正確密碼 2. 若忘記密碼，大部分型號需聯系臺達技術支持或通過專用工具重置（可能導致程序丟失） 3. 部分老款型號僅支持程序保護，不支持數據單獨加密 4. 設置完成后建議做好密碼記錄，避免因遺忘

在工業自動化的精密世界里，設備間的高效通訊如同血脈流轉，直接決定著生產脈絡的暢通與否。臺達人機界面與 AS 系列 PLC 的 Modbus TCP 通訊方案，以簡潔操作與穩定性能，為工業場景搭建起高效互聯的橋梁，讓設備協作更具默契。? 對于工業從業者而言，復雜的通訊設置往往是效率提升的攔路虎。但臺達這套方案卻將難題化繁為簡，通過清晰的步驟指引，讓通訊配置不再令人頭疼。只需借助 COMMGR 軟件，在網線連接狀態下選擇 “Ethernet” 類別，輕松搜索并保存 PLC 的 IP 地址，便能完成驅動新增；切換到 DIADesigner 編程軟件，按照提示新增項目、配置硬件、編寫并下載程序，每一步都清晰明了，即使是新手也能快速上手。? 而在 DIAScreen 軟件中，新建工程時取消 COM 口勾選，通過 “Ethernet” 新增 AS 系列 PLC 裝置并匹配 IP，再簡單設置交替型按鈕的地址與樣式，編譯下載后，人機與 PLC 的 “對話” 通道便順利打通。通信測試環節更是直觀，在人機上操作按鈕，DIADesigner 監控表中 “True” 與 “False” 的清晰反饋，瞬間驗證通訊的成功，讓工業互聯的成就感觸手可及。? 無論是近距離的設備聯動，還是需要靈活適配的復雜場景，臺達人機與 AS 系列 PLC 的 Modbus 通訊方案都能從容應對。它不僅減少了通訊配置的時間成本，更以穩定可靠的性能，為生產線的高效運轉提供堅實保障。

     ASDA-W3 系列是一款多軸控制型高階伺服產品。模塊化設計可彈性配置，有效降低空間與建置門坎。ASDA-W3在特別設計的背板模塊插入模塊以增加驅動軸數，擁有高速同步運動性能，可搭配上位機完成直線、圓弧、螺旋等補間或多組龍門等多軸同步運動，實現優異的追隨效果。此外，共享資源的設計也使ASDA-W3能夠優化安裝空間，在軸數越多的情況下節省的空間越大。在節能方面，ASDA-W3內建共直流母線搭配儲能模塊，能回收并運用回升能量，大幅提升能源使用效率。 　　主要特點： 　　● 緊湊尺寸，一站多軸：模塊化設計，整合不同功能模塊，彈性配置系統組合；單一驅動模塊實現，雙電機控制；模塊之間不須散熱空間；電控安裝空間節省最高達 35%。 　　● 高同步更新率：使用背板模塊，可實現 400 Mbps 高速通訊；控制模塊最大控制12 軸；最高響應帶寬 3.5 kHz；使用EtherCAT通訊，最快通訊速度達 125 µs，可支持多種臺達伺服、線性、直驅電機。 　　● 簡易配置，安裝方便：產品采用背板式安裝方式，可獨立更換模塊，節省人力及安裝時間；前方出線，更便于維修和維護。 　　● 內建多種運動控制方式：擁有強大的龍門功能，可實現多組龍門運動并提升追隨效率；亦可整合臺達 Load Cell 進行高速閉環壓合控制。 　　● 安全及保護：控制模塊與驅動模塊均具備STO SIL3，此外還有電源偵測保護功能。 　　● 高能源效率：共直流母線結合儲能模塊，大幅提升回生能量使用效率；當電壓過高時，回饋能量儲存，電壓過

臺達變頻器MS300變頻器故障代碼一覽表，快快收藏 設定值 LCD面板顯示 錯誤名稱 0：       無異常記錄 1：ocA 加速中過電流 2：ocd 減速中過電流 3：ocn 恒速中過電流 4：GFF 接地過電流 6：ocS 停止中過電流 7：ovA 加速中過電壓 8：ovd 減速中過電壓 9：ovn 恒速中過電壓 10：ovS 停止中過電壓 11：LvA 加速中低電壓 12：Lvd 減速中低電壓 13：Lvn 恒速中低電壓 14：LvS 停止中低電壓 15：OrP 欠相保護 16：oH1（IGBT過熱） 18：tH10（TH1 open：IGBT過熱保護線路異常） 21：oL（變頻器過載） 22：EoL1（電子熱動電驛1保護動作） 23：EoL2（電子熱動電驛2保護動作） 24：oH3（PTC）電機過熱 26：ot1 過轉矩 1 27：ot2 過轉矩2 28：uC低電流 31：cF2 內存讀出異常 33：cd1 U相電流偵測異常 34：cd2V相電流偵測異常 35：cd3 W相電流偵測異常 36：Hd0 cc電流偵測異常 37：Hd1 oc電流偵測異常 40：AUE 電機參數自動調適失敗 41：AFE PID反饋斷線 43：PGF2 PG回授斷線 44：PGF3 PG回授失速 45：PGF4 PG轉差異常 48：ACE 模擬電流輸入斷線 49：EF 外部錯誤訊號輸入 50：EF1 緊急停止 51：bb 外部中斷 52：Pcod 密碼錯誤 54：CE1 通訊異常 55：CE2 通訊異常 56：CE3 通訊異常 57：CE4 通訊異常 58：CE10 通訊 Time Out 61：ydc 電機線圈Y-Δ切換錯誤 62：dEb 錯誤 63：oSL 轉差異常 72：STL1 通道1（S1～DCM）安全叵路異常 76：STo安全轉矩停止 77：STL2 通道2（S2～DCM）安全叵路異常 78：STL3內部回路異常 79：Aoc Before run U相oc 80：boc Before run V相oc 81：coc Before run W相oc 82：oPL1 U相輸出欠相 83：oPL2V相輸出欠相 84：oPL3 W相輸出欠相 87：oL3 低頻過載保護 89：roPd轉子位置初始偵測錯誤 101：CGdE CANopen軟件斷線1 102：CHbE CANopen軟件斷線2 104：CbFE CANopen 硬件斷線 105：CidE CANopen 索引錯誤 106：CAdE CANopen 站號錯誤 107：CFrE CANopen 內存錯誤 111：ictE InrCOM 超時錯誤 121：CP20 內部通訊專用錯誤碼 123：CP22內部通訊專用錯誤碼 124：CP30內部通訊專用錯誤碼 126：CP32內部通訊專用錯誤碼 127：CP33韌體版本異常錯誤 128：ot3 過轉矩 3 129：014 過轉矩 4 134：EoL3（電子熱動電驛3保護動作） 135：EoL4（電子熱動電驛4保護動作） 140：Hd6 上電偵測到GFF 141：b4GFF啟動前GFF對地短路異常 142：AUE1 電機自動量測錯誤1（直流測試階段） 143：AUE2電機自動量測錯誤2（高頻堵轉階段） 144：AUE3電機自動量測錯誤3（旋轉測試階段）

Delta臺達伺服電機是工業控制領域中常用的設備，但在使用過程中，難免會出現各種故障。遇到故障怎么辦？不要擔心，我們可以通過以下分享的維修教材來解決問題。 一、診斷問題：首先需要明確伺服電機的故障現象，例如電機無法啟動、運行過程中出現異常聲音或停止等。根據故障現象，可以大致判斷出故障的原因。   二、斷電重啟：在一些情況下，伺服電機可能會出現假死機狀況，這時可以嘗試先斷電然后再重新啟動。 三、檢查線路：如果重啟后問題仍然存在，就需要檢查伺服電機的線路連接是否正常，特別關注電源線和信號線的連接是否牢固。 四、檢查參數設置：確認線路沒有問題后，需要檢查伺服電機的參數設置是否正確。包括電機類型、運動模式、加速度、速度等參數。 五、檢查驅動器：如果參數設置沒有問題，那么問題可能出現在伺服驅動器上。此時需要檢查驅動器的電源和信號線連接是否正常，同時檢查驅動器的參數設置是否正確。 六、更換備件：如果以上步驟都沒有解決問題，可能是伺服電機或驅動器的硬件出現故障，這時就需要考慮更換備件了。 七、尋求專業幫助：如果以上步驟都無法解決問題，可能是比較復雜的故障，這時最好尋求專業人士的幫助。   總之，Delta臺達伺服電機出現故障時，我們可以通過以上步驟進行診斷和維修。首先嘗試斷電重啟，然后檢查線路和參數設置，再檢查驅動器，最后考慮更換備件或尋求專業幫助。希望以上分享對大家有所幫助。

臺達伺服驅動器常見故障代碼一覽表 1.故障代碼：AL001 過電流，驅動器輸出短路 排除短路狀態，并防止金屬導體外露 2.故障代碼：AL002 過電壓，主回路輸入電壓高于額定容許電壓值 使用正確電壓源或串接穩壓器 3.故障代碼：AL003  低電壓，主回路輸入電壓低于額定容許電壓值 常重新確認電壓接線  4.故障代碼：AL004 電機匹配錯誤，編碼器損壞 更換電機 5.故障代碼：AL007 過速度，速度輸入命令變動過劇 調整輸入變信號動率或開啟濾波功能 6.故障代碼：AL008 異常脈沖控制命令，脈沖命今頻率高于額定輸入頻率 正確設定輸入脈沖頻率 7.故障代碼：AL009 位置控制誤差過大，大位置誤差參數設定過小 加大P2-35 (位置控制誤差過大警告條件) 設定值 8.故障代碼：AL011 編碼器異常，編碼器接線錯誤 正確接線 9.故障代碼：AL012 校正異常，模擬輸入接點無正確歸零 模擬輸入接點正確接地 10.故障代碼：AL013 緊急停止，緊急停止開關按下 開啟緊急停止開關 11.故障代碼：AL014 反向運轉極限異常，反向極限開關按下 開啟逆向極限開關 12.故障代碼：AL015 正向運轉極限異常，正向極限開關按下 開啟正向極限開關 13.故障代碼：AL016 IGBT 過熱，超過驅動器額定負載連續使用 電機容量或降低負載 14.故障代碼：AL017 存儲器異常，參數數據寫入異常 發生于送電時，代表某一參數超出合理范圍。可更正后重新送電 15.故障代碼：AL018 檢出器輸出異常，因編碼器錯誤而引發檢出器輸出異常 16.故障代碼：AL019 串行通訊異常，通訊參數設定不當 正確設定參數值 17.故障代碼：AL020 串行通訊超時，超時參數設定不當 正確設定數值 18.故障代碼：AL022 主回路電源缺相，主回路電源異常 確實接入三相電源，仍異常時，送回經銷商或原廠檢修 19.故障代碼：AL023 預先過負載警告，驅動器輸出短路 請將參數P1-56 的設定值設大，或是將值設定超過100，取消此預先過負載警告功能 20.故障代碼：AL024 編碼器初始磁場錯誤，編碼器初始磁場錯誤(磁場位置UVW 錯誤) 21.故障代碼：AL025 編碼器內部錯誤(內部存儲器異常，內部計數異常) 1.請將UVW 接頭的接地端(綠色)與驅動器的散熱部分連接 2.請檢查編碼器信號線，是否有與電源或大電流的線路確實的分隔開 3.請使用含屏蔽網的線材 22.故障代碼：AL026 編碼器內部數據可靠度錯誤，編碼器錯誤(內部數據連續三次異常) 1.請將UVW 接頭的接地端(綠色)與驅動器的散熱部分連接 2.請檢查編碼器信號線，是否有與電源或大電流的線路確實的分隔開 3.請使用含屏蔽網的線材 23.故障代碼：AL030 電機碰撞錯誤 1.如果誤開，請將P1-57 設為0 2.依照真實的扭力設定，如果設定太低會誤動作，設定太高，就失去保護功能 24.故障代碼：AL040 無故障，驅動器輸出短路 25.故障代碼：00 全死循環位置控制誤差過大 1.將P1-73 值加大 2.檢查連接器與機構是否松脫

AL001 過電流 主回路電流值超越電機瞬間最大電流值1.5 倍時動作 AL002 過電壓 主回路電壓值高于規格值時動作 AL003 低電壓 主回路電壓值低于規格電壓時動作 AL004 電機匹配異常 驅動器所對應的電機不對 AL005 回生異常 回生控制作動異常時動作 AL006 過負荷 電機及驅動器過負荷時動作 AL007 過速度 電機控制速度超過正常速度過大時動作 AL008 異常脈沖控制指令 脈沖指令的輸入頻率超過硬件允許值時動作 AL009：位置誤差過大，可能有以下原因：一，聯軸器松動，二，皮帶松動，三編碼 器線路可能有問題，絲桿軸承是否損壞，馬達速度過快時是否存在負載過重拉不動。 AL011:編碼器異常，編碼器產生脈沖信號異常時動作。 AL012：校正異常。 AL013：緊急停止：（P2-15、16、17---1） AL014：反向極限異常：（p2-14、p2-15、p2-16設為0，斷電重啟） AL015：正向極限異常： AL016:IGBT過熱，IGBT溫度過高時動作。 AL017：參數內存異常。 AL018：檢測出器輸出異常。 AL019：串行通訊異常 AL020：串行通訊超時 AL022：主電源缺相 AL023：預先過負載警告 AL024：編碼器初始磁場錯誤 AL025:編碼器內部錯誤，編碼器內部存儲器異常。 AL026：編碼器內部錯誤 AL027：伺服電機內部錯誤 AL028：伺服電機內部錯誤 AL029：伺服電機內部錯誤 AL030：伺服電機內部錯誤1，確認百P1-57 是否有開啟,如果誤開，度請將P1-57設 為0。 AL032，確認P1-57 是否設定過低，P1-58 時間問是否設定過短.依照答真實的扭力設 定，如果設定太低會專誤動作，設定太高，就失去保護功能屬。 AL035：過熱上限。 AL048：輸出異常、或編碼器故障 AL067：溫度警告 AL083：驅動器輸出電流過大：一般都是關閉電源就可以解除的，如果不能解除考慮 是不是電機壞了。有條件可以換一個電機或驅動器確認一下。如果還是不正常 就是電機或伺服壞了。 AL085：回生異常：電阻故障。 AL555：驅動器儲存器異常故障 AL880：驅動器處理器異常
